自動化多待測裝置加速規校正系統
MB Dynamics 的Win475 MULTI-DUT ACCEL-CAL (MDAC) 是多功能的自動化加速規校正系統。在1Hz到4000Hz的範圍內，它可以同時且準確地校正1到4個相同型號和類型的加速規，包含壓電(PE)、IEPE和可變電容(VC)式。Win475 MDAC透過MB Dynamics的CAL50校正激振器，更可以在1Hz到10kHz的頻率範圍，支援壓電、IEPE、電壓、速度、壓阻式加速規和震動傳感器的單一校正。
-

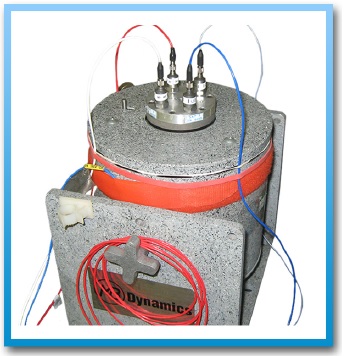

Win475 MDAC 自動化加速規校正系統的特色包含： - 在一個測試中同時自動校正四個壓電、IEPE或可變電容式(VC)加速規，每個重量低於十克
- 多個待測裝置的頻率範圍：1Hz到4000Hz
- 單一待測裝置自動壓電、IEPE、壓阻、可變電容以及速度校正，頻率範圍1Hz到10kHz
- 空桌可達38 Grms的加速度，激振器裝載四個加速規 (每個重量低於10g) 時可達10Grms
- 在100Hz下根據ISO 16063-21標準估算，單一和多待測裝置的轉系統不確定度 (Expanded System Uncertainty) 為±1.2%
- 包含兩個測試儀器安裝夾具：一個4待測裝置夾具以及一個單一待測裝置夾具
- 具有5個內建的參考加速規，一個在單一待測裝置位置的下方，另外四個在4待測裝置同時配置的位置下方
- 可選配整合至客戶指定的資料庫中
- 內部可移除的參考加速規擁有100 mV/g的靈敏度以及可用頻率至10 kHz，可追溯至美國國家標準以及ISO 17025
Win475 MDAC 自動化加速規校正系統的部件：

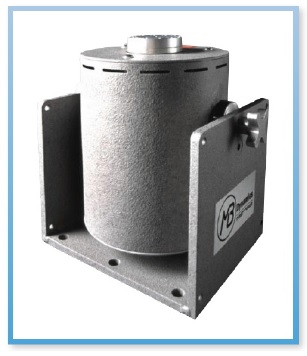

完整的轉鑰系統，包含：- CAL50校正用激振器
- 型號405/407多通道訊號調節器
- 四個內部可移除的參考加速規，擁有100 mV/g的靈敏度以及可用頻率至10 kHz，可追溯至美國國家標準以及ISO 17025
- 單一待測裝置和4待測裝置配置的測試儀器安裝夾具
- MB 500VI功率放大器
- Win475 MDAC軟體和NI 資料擷取卡
- Windows 10電腦主機、螢幕、鍵盤以及印表機
- 使用者手冊
- 校正用套件
- 安裝、啟用和教育訓練

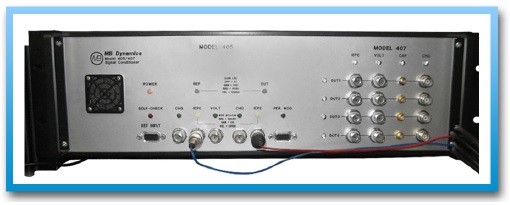

405/407 訊號調節器特色包含： - 提供必要的系統激發
- 再多待測物校正模式中，支援壓電、IEPE、電壓和壓阻式加速規
- 雙重裝置包含一台標準405X訊號調節器，擁有405X訊號調節器所有標準功能，加上額外通道以在多待測物校正模式中，支援參考加速規與待測物總共4個加速規
- 支援TEDS (IEEE 1451) 以及電子識別裝置，例如「單總線」(1-wire) 的達拉斯識別記憶晶片
- 參考加速規和待測物通道的自動增益調整可最大化信噪比並減少測量不確定度
- 一倍、十倍與一百倍的增益，全包含在Win475自動軟體控制

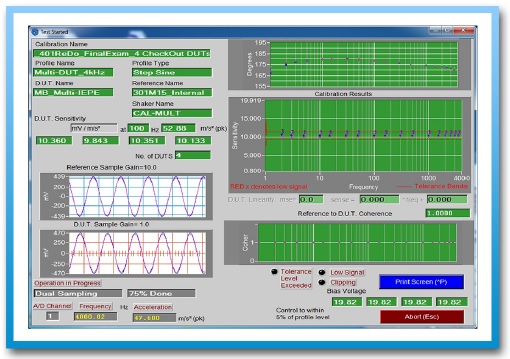

Win475 MDAC軟體特色： - 在校正頻率下透過快速傅立葉轉換進行正弦校正
- 電腦控制的訊號調節器，具有針對參考加速規和待測物的自動增益調整，可將誤差降至最低
- 選配的軟體工程服務，可將客戶資料庫連接到WIN475 MDAC軟體
- 自動存儲和取回測試規格、校正結果和加速規數據
- 可追蹤至NIST (美國國家標準與技術研究院)
- 無需為增益，振動水平等進行操作調整
- 軟體控制可幾乎消除操作上的錯誤、增加可重複性、確保最佳的信噪比並使不確定性最小化
主要系統優點： - 與單一待測物校正相比，自動化的多待測物加速規校正更節省時間
- 取代傳統的外包校正服務以節省資金
- 小不確定性 + 負擔得起的價格 = 出色的價值
- 獨特的自檢功能可快速驗證系統運行情況
- 依照需求在內部進行校正並加快周轉時間
- 確保正確的校正過程並有助於簡化且準確的內部記錄保存，以符合ISO審核要求
- 更高的校正頻率可確保獲得良好的測試數據並降低測量不確定度
- 自動化運轉使手動校準系統固有的人為錯誤風險最小化
- 加快校正速度，為最終用戶騰出時間進行其他測量任務
- 包含MB Dynamics提供的全面性技術支援
